이렇게 생겼다!

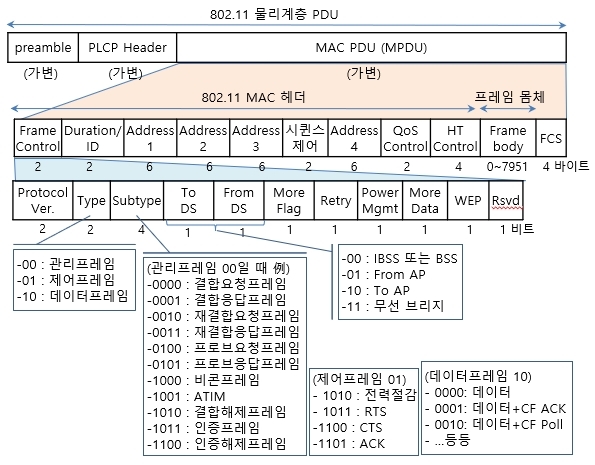

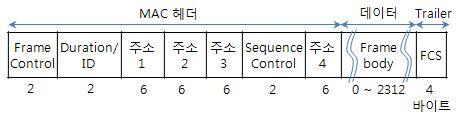

byte 기준

[출처] http://ktword.co.kr/test/view/view.php?m_temp1=3352

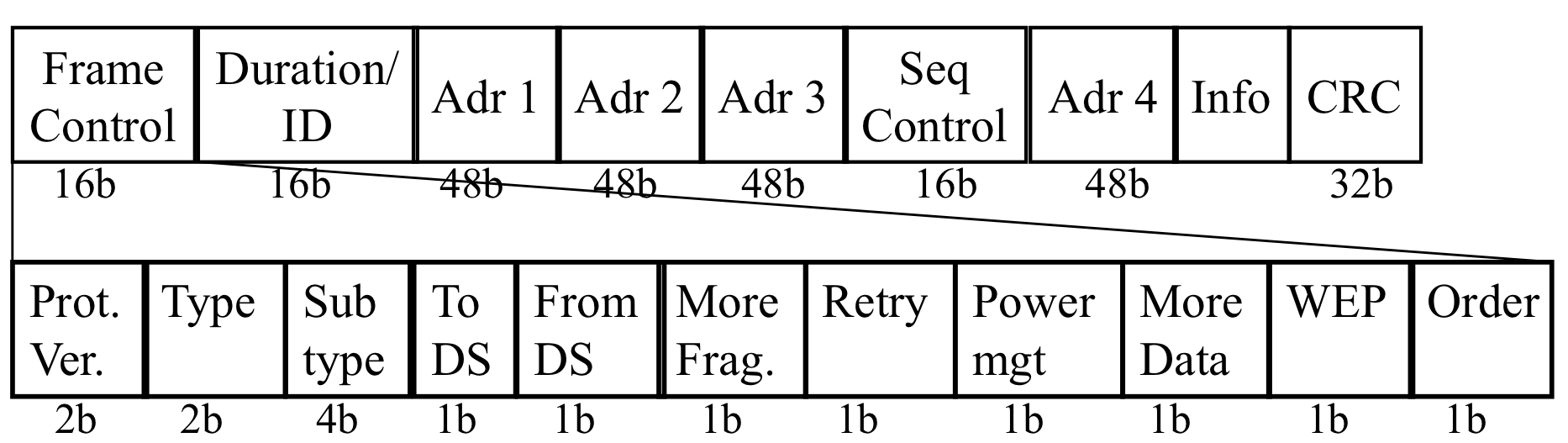

bit 기준

[출처] https://www.cse.wustl.edu/~jain/cse574-20/index.html
[출처] http://ktword.co.kr/test/view/view.php?m_temp1=3352

Frame Control

> 내용 보기

더보기

0. Protocol Ver (2bit)

현재는 0으로 고정되어 있다.

1. Type (2bit)

타입이 크게 Control(제어), Management(관리), Data(데이터) 세가지로 나누어진다.

TYPE bit에 해당된다. (control = 00, management=01, data=10)



2. SubType (4bit)

0000 = Association

Disassociation

Re-Association



Probe



Authentication

De-Authentication



CTS

RTS

ACK

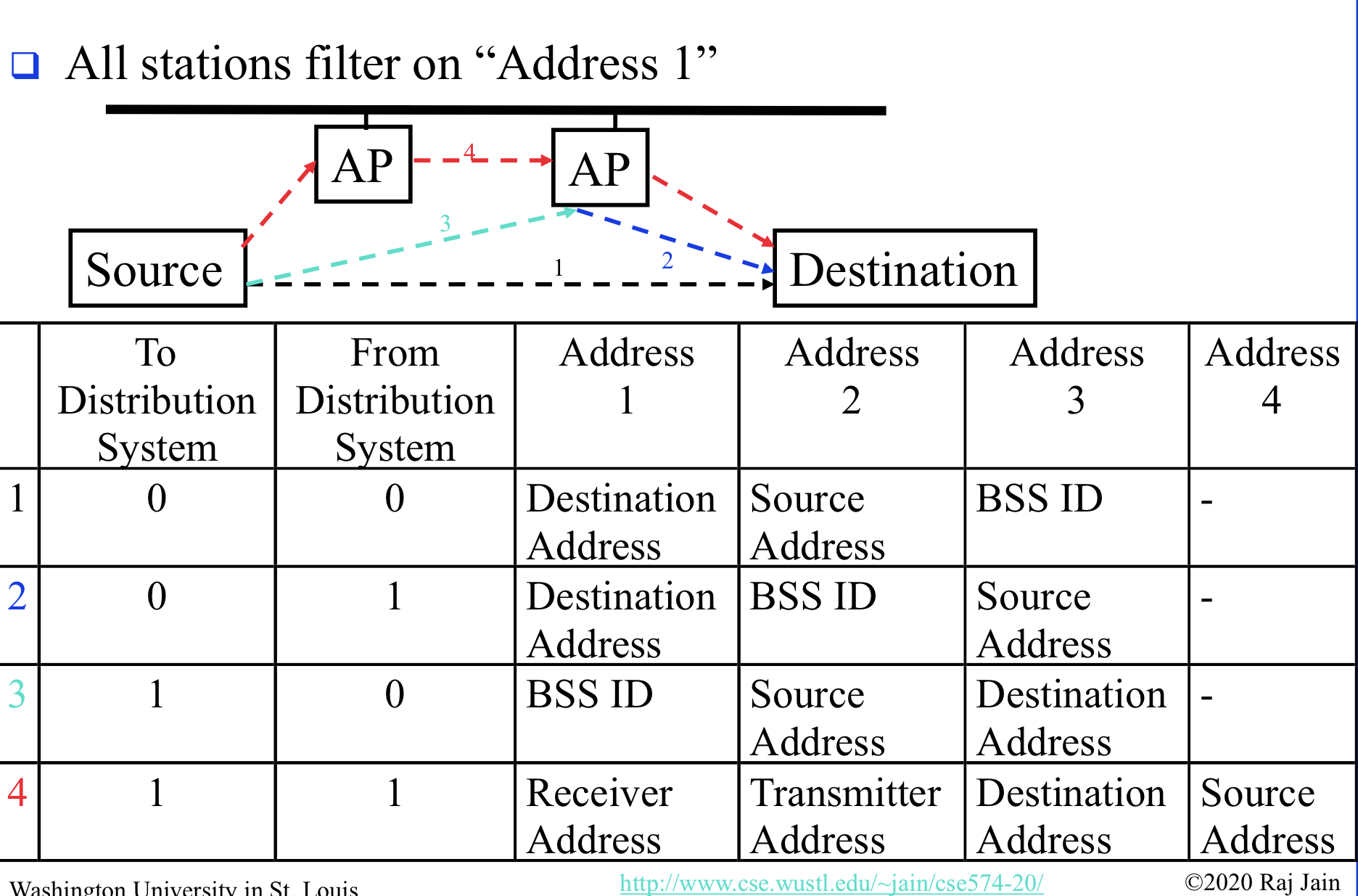

3. ToDS, 4. FromDS

To Distribution System, From Distribution System의 약자이다.

ToDS가 1이면 Distribution System으로 가는거고,

FromDS가 1이면 DS에서 온거다.



00 = IBSS or BSS

01 =  From AP

10 = To AP

11 = Wireless Bridge(WDS)

5. More Flag

1이면 다른 프레그먼트로 이어진다는 뜻.

6. Retry

1이면 이전 프레임을 재전송한것이라는 뜻.

7. Power Management

1이면 전송한 station이 PS(Power Saving) mode로 전환될 예정이다.

0이면 계속 active할 예정이다.

추가적인 내용은 다음 글에서 확인할 수 있다.

8. More Data

9. WEP

10. Rsvd



Duration/ID (16b)



Adr 1, 2, 3, 4



Seq. Control (16b)

4-bit : fragment number

12-bit : sequence number

내용

CRC (32b)
